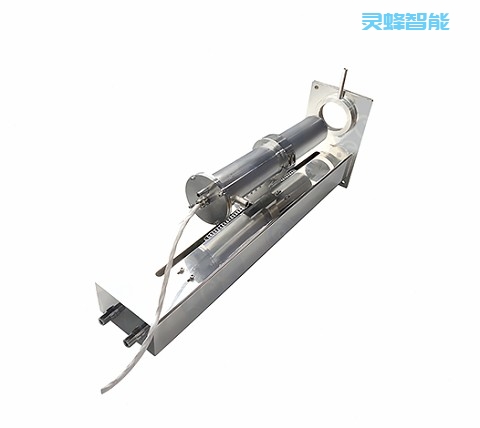

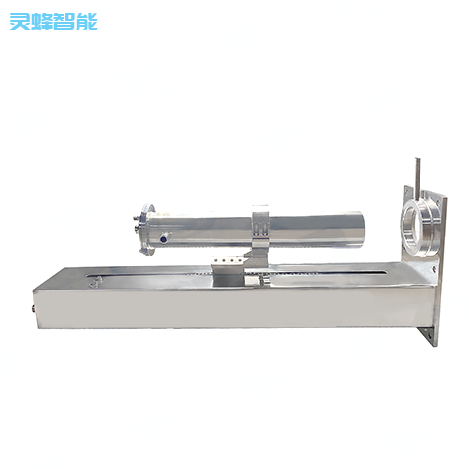

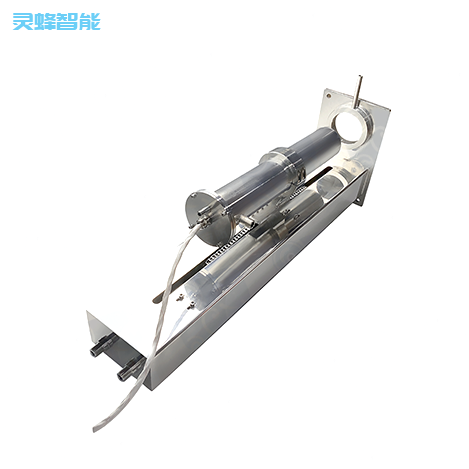

LF-LN13A 型內窺式高溫?zé)岢上裣到y(tǒng)由氣缸推動執行機構，可用來監視爐內火焰燃燒溫度、爐內運動狀態、爐膛狀態以及點火到滅火的全過程。系統采用PLC智能控制技術對攝像機和鏡頭部分的伸進退出進行自動控制，在超溫、欠壓的情況下均可自動將退出機構退出爐膛，對設備起到自我保護的作用。

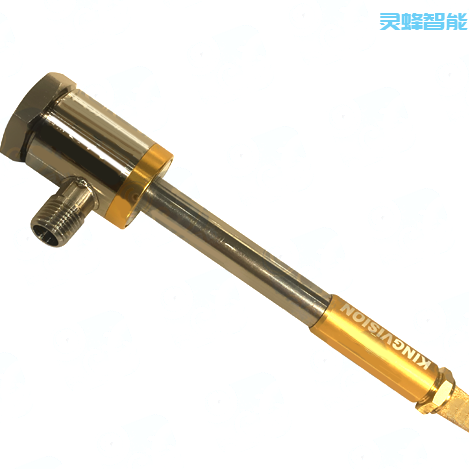

探頭采用雙層耐高溫、耐腐蝕304不銹鋼材料，夾層通壓縮空氣直接制冷，并在鏡頭前端形成風簾；內層配備渦流管對攝像機及鏡頭進行冷卻。因此設備可將攝像探頭直接伸進爐內觀察爐內火? 焰燃燒等狀況。既保證生產安全，提高產品質量，又改善工作環境，降低勞動強度，實現集中調試?? 及生產過程的自動化。
工作原理：

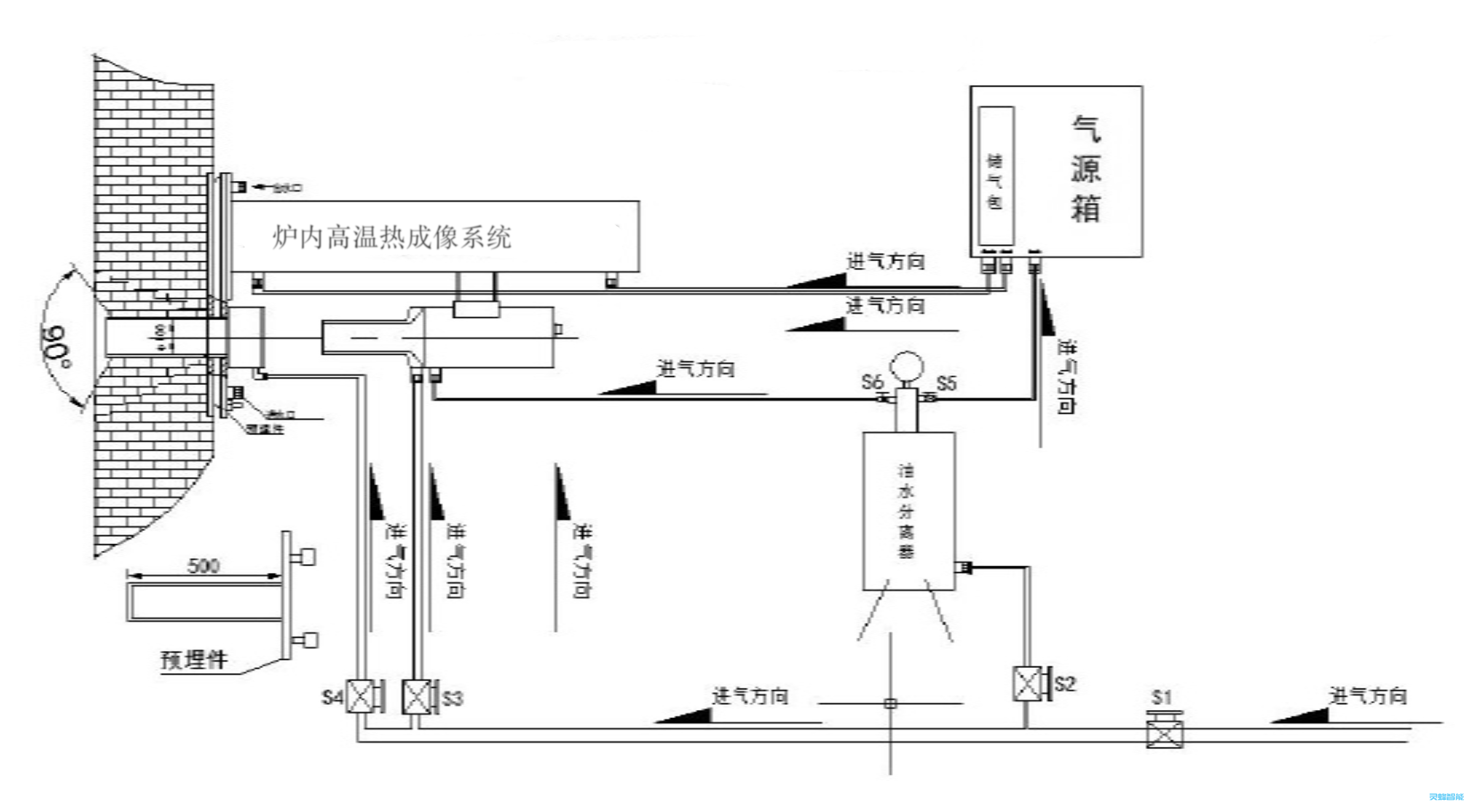

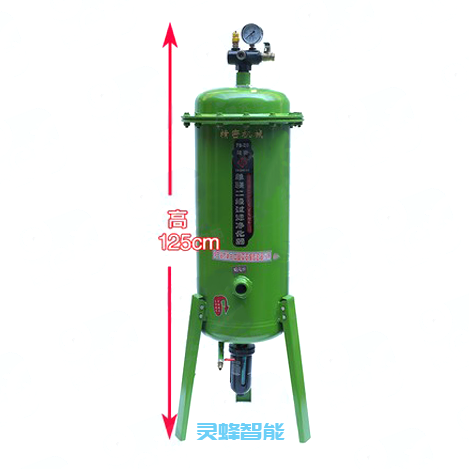

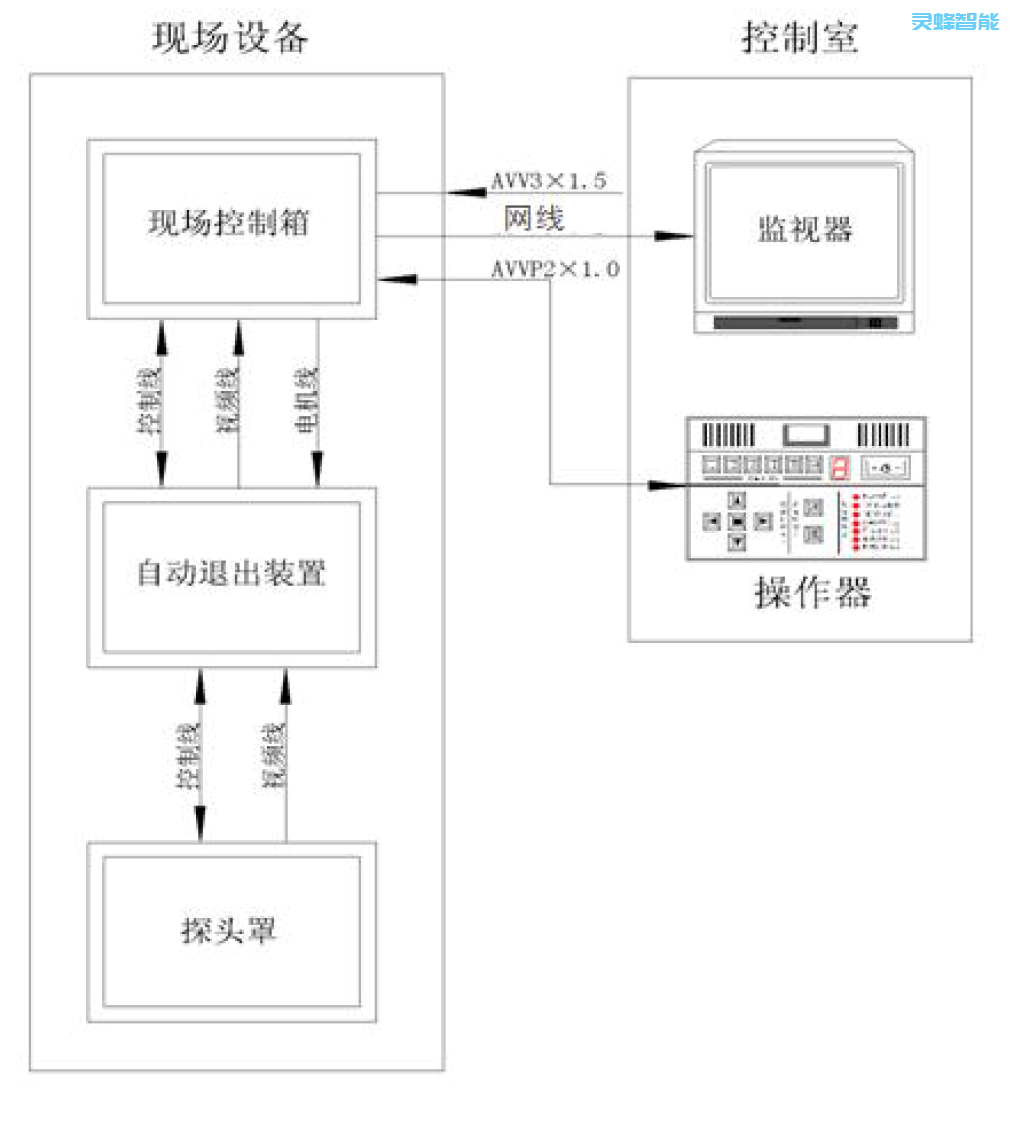

本系統由自動退出裝置、高溫探頭罩、控制箱、及油水分離器組成。

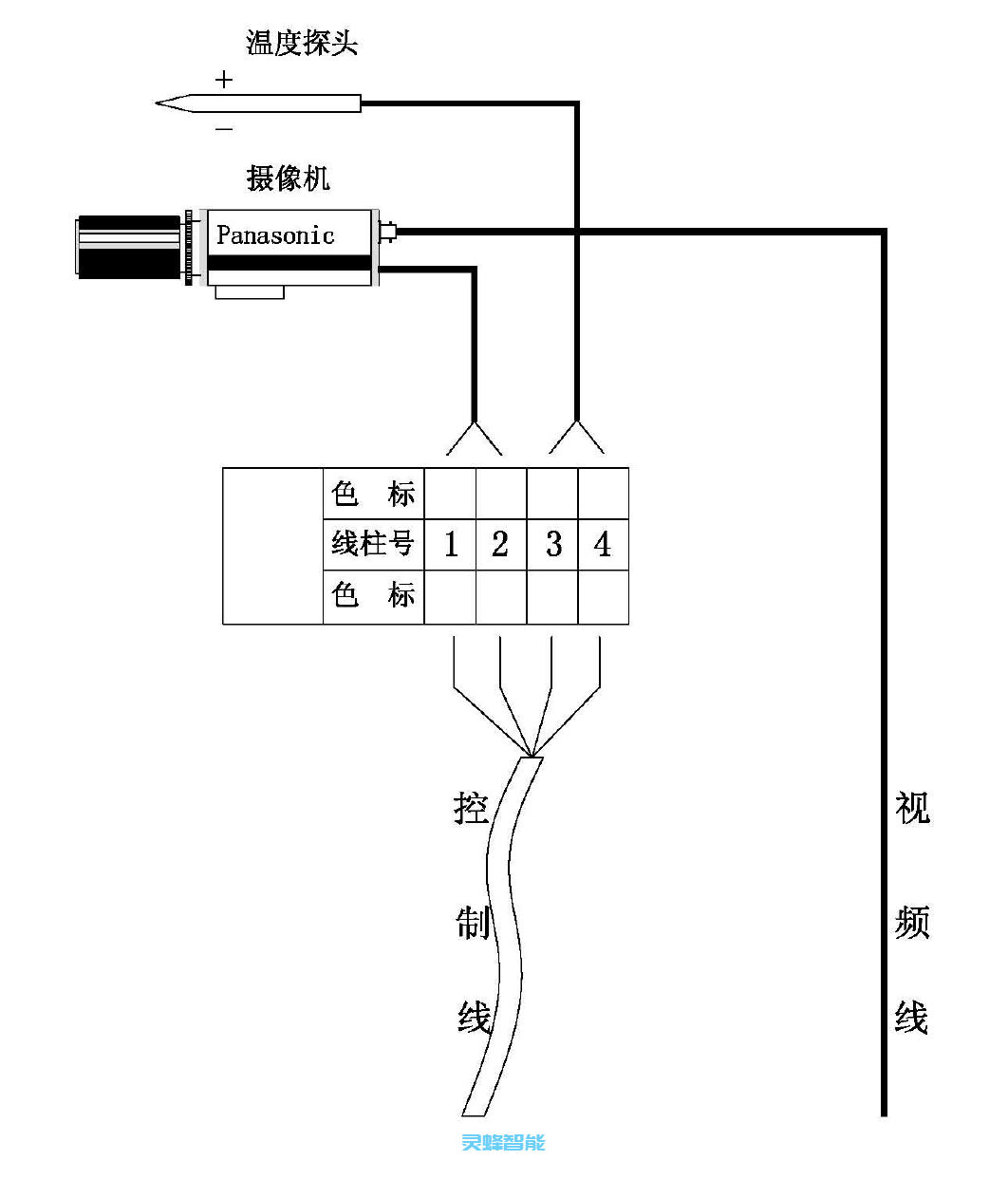

圖像部分：
圖像系統主要由超高溫測溫儀及 3.3mm 熱成像針孔鏡頭完成對爐內情況的監測溫度， 經網線電纜傳送至后端顯示設備顯示圖像。彩色攝像機及鏡頭均置于耐高溫探頭罩內，由自 動退出裝置帶動將其伸入爐內。
| 內窺式爐內高溫紅外熱像儀 部分指標 | |
| 分辨率 | 384×288 |
| 熱敏性/NETD | <50mk(40mk 可選) |
| 圖像頻率 | 50Hz |
| 波段 | 8～14μm |
| 像元間距 | 17μm |
| 物體溫度范圍 | 0℃～400℃
400℃～1500℃ |
| 精度 | ±2℃或±2％取大值@（100℃～1500℃） |
| 測溫工具 | 任意固定點；
全屏幕最高/低溫捕捉； 中心點測溫； 線/區域分析工具； 手動溫寬選擇； |
| 模擬視頻輸出 | 1 路視頻 |
| 網絡接口 | RJ45 10M/100M/1000M 自適應 |
| 報警接口 | 1 個輸入，1 個輸出 |
| 網絡協議 | Ethernet/IP, TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP, PPPOE |
| 以太網 | 控制和傳輸圖像 |
| 接口協議 | ONVIF，GB28181，ModbusTCP（支持傳輸區域溫度信息） |
| 使用環境條件 | |
| 爐內溫度 | ≤1500℃ |
| 控制系統： | ≤70℃ |
| 壓縮空氣 | 入口壓力：0.4～0.7Mpa；? 流量：≥0.3M? /min；入口溫度：≤35℃ |
| 自動退出功能 | 探頭罩內腔溫度超過設定值（≥55℃）時
壓縮空氣壓力低于規定值（≤0.2Mpa）時 |
| 手動控制功能 | 按控制箱內“進”按鈕、“退”按鈕能實現探頭伸進、退出功能； |
| 電源 | 電壓：AC220V±10%；功耗：100W |
?
